उत्पाद विवरण:
|
| उत्पाद का नाम: | डीटीएच हथौड़ा, डीटीएच बिट्स, डीटीएच ड्रिल रॉड | रंग: | काला या वैकल्पिक |
|---|---|---|---|
| हवा का दबाव: | 10-25 बार | आवेदन: | खनन, रॉक ड्रिलिंग, ब्लास्टिंग |
| चेहरे का आकार: | समतल, उत्तल, अवतल | व्यास: | 3"-12" |
| कनेक्शन थ्रेड: | एपीआई 2 3/8"" रेग एपीआई 6 5/8" | आकार: | 10 1/2", 11", 11 1/2" 12",13" |
| प्रमुखता देना: | डीटीएच बटन बिट्स,एटलस कॉपको डीथ बिट्स |
||
डीटीएच ड्रिलिंग टूल्स डीटीएच हथौड़े डीटीएच ड्रिल बिट्स डीटीएच ड्रिल रॉड
उत्पाद विनिर्देश: डीटीएच हथौड़े
| पीओपी 34, सीओपी 44, सीओपी 54, सीओपी 64 स्वर्ण, सीओपी 64, सीओपी 84 एल, सीओपी 84 हथौड़े | |||||||
| हथौड़ा | सीओपी 34 | सीओपी 44 | सीओपी 54 | सीओपी 64 गोल्ड | सीओपी 64 | सीओपी 84एल | सीओपी 84 |
| प्रकार | भाग नं. | भाग नं. | भाग नं. | भाग नं. | भाग नं. | भाग नं. | भाग नं. |
| मानक | 9703-03-00 | 9704-03-00 | 9705-03-00 | 9706-5-30 | 9706-05-00 | 9708-8-8 | 9708-08-00 |
| 9705-05-00 | |||||||
| Q | 9703-3-4 | 9704-3-4 | 9705-3-4 | 9706-05-34 | 9706-5-4 | ||
| 9705-5-4 | |||||||
| QHD | 9705-03-06 एपीआई रेग | 9706-05-06 एपीआई रेग | |||||
| 9705-05-06 एपीआई रेग | 9706-05-36 एपीआई रेग | ||||||
| 9706-07-36 API IF | |||||||
| डब्ल्यूएचडी | 9705-03-20 (एपीआई रेग) | ||||||
| प्रभावी लंबाई | 954 मिमी | 958 मिमी | 1069 मिमी | 1163 मिमी | 1213 मिमी | 1230 मिमी | 1323 मिमी |
| बाहरी व्यास | 83.5 मिमी | 98 मिमी | 120 मिमी | 142 मिमी | 142 मिमी | 160 मिमी | 178 मिमी |
| बाहरी व्यास HD | 126 मिमी | 146 मिमी | 146 मिमी | ||||
| हथौड़ा वजन | 27 किलो | 38 किलो | 57 किलोग्राम | 96 किलोग्राम | 95 किलो | 139 किलो | 158 किलोग्राम |
| हथौड़ा वजन HD | 67 किलोग्राम | 109 किलोग्राम | 109 किलोग्राम | ||||
| अनुशंसित बिट आकार | 95-105 मिमी | 110-125 मिमी | 134-152 मिमी | 156-178 मिमी | 156-178 मिमी | 191-219 मिमी | 203-254 मिमी |
| रिक. बिट आकार HD हथौड़ा | 140-152 मिमी | 165-178 मिमी | 165-178 मिमी | ||||
| रिट चाकू | सीओपी 34 (सेकोरोक 3.5") | IR340A | IR350R | IRQL60 | IR 360 alt. मिशन SD6/ 53-15 | मिशन एसडी8/ 63-15 | IR380 |
| शीर्ष उप-थ्रेड | 2 3 / 6 एपीआई रेग. | 2 3 / 6 एपीआई रेग | 2 3 / 6 एपीआई रेग | 3 1/2 एपीआई रेग | 3 1/2 एपीआई रेग | 4 1/2 एपीआई रेग | 4 1/2 एपीआई रेग |
| 3 1/2 एपीआई रेग | 3 1 / 2 एपीआई IF | ||||||
| फ्लैट चाबी | 65 मिमी | 65 मिमी | 65 मिमी | 102 मिमी | 102 मिमी | 120 मिमी | 140 मिमी |
| 95 मिमी | |||||||
| फ्लैट चाबी HD | 95 मिमी | ||||||
| 102 मिमी | |||||||
| कामकाजी दबाव | 6-25 बार (87-360 पीएसआई) | 6-25 बार (87-360 पीएसआई) | 6-25 बार (87-360 पीएसआई) | 6-30 बार (87-430 पीएसआई) | 6-25 बार (87-360 पीएसआई) | 6-25 बार (87-360 पीएसआई) | 6-20 बार (87-290 पीएसआई) |
डीटीएच बिट्स
| हथौड़ा इंच | बिट्स का व्यास | शंक | |
| मीट्रिक | इंच | ||
| 1" | 64 मिमी-70 मिमी | 2 1/2 "-2 3/4" | BR1 |
| 2" | 70 मिमी से 95 मिमी | 2 3/4 "-3 3/4" | MACH20/BR2 |
| 3" | 90 मिमी-102 मिमी | 3 1/2 "-4" | COP32/COP34/MACH303 M30/DHD3.5/BR3 |
| 4" | 105 मिमी-152 मिमी | 4 1/8 "-6" | COP44/DHD340/MACH44 SD4/M40/QL40 |
| 5" | 133 मिमी-165 मिमी | 5 1/4 "-6 1/2" | COP54/DHD350R/MACH50 SD5/M50/QL50/BR5 |
| 6" | 152 मिमी-254 मिमी | 4 1/8 "-10" | COP64/DHD360/SD6 M60/QL60/Bulroc BR6 |
| 8" | 203 मिमी-330 मिमी | 8 "-13" | COP84/DHD380/SD8 QL80/M80 |
| 10" | 254 मिमी-380 मिमी | 10 "-15" | एसडी10 NUMA100 |
| 12" | 305 मिमी-508 मिमी | 12 "-20" | DHD1120/SD12 NUMA120/NUMA125 |
उच्च हवा दबाव डीटीएच बटन बिट की विशेषताएंः
1एचडी सीरीज डीटीएच हथौड़े की आंतरिक संरचना के कारण ड्रिलिंग बिट को अधिकतम ऊर्जा, तेज ड्रिलिंग गति और कम हवा की खपत प्रदान करें।
2उच्च गुणवत्ता वाली मिश्र धातु इस्पात सामग्री और अनुकूलित उन्नत प्रसंस्करण प्रौद्योगिकी के कारण एचडी श्रृंखला डीटीएच हथौड़ा का सुचारू प्रदर्शन और लंबा सेवा जीवन।
3.मुरली की सरल, विश्वसनीय और आसानी से इकट्ठा और विघटित आंतरिक संरचना के कारण कम समस्या दर और रखरखाव के लिए आसान।
4चाक और हथौड़ा के सिलेंडर को जोड़ने वाले बहु-मुख्य धागे के कारण हथौड़ा से अलग होना आसान है।
5एटलस कॉपको और इंगर्सॉल-रैंड द्वारा निर्मित डीटीएच बिट और डिल पाइप के साथ विनिमेय।
बिट चेहरे के आकार का चयनः
1ड्रॉप सेंटर बिट
नरम से मध्यम कठोर और दरार वाली चट्टान संरचनाओं में उच्च प्रवेश दर के लिए कम से मध्यम वायु दबाव अधिकतम छेद विचलन नियंत्रण
2ढीला चेहरा
मध्यम कठोर और समरूप चट्टान संरचनाओं के लिए विशेष रूप से उपयोग किया जाने वाला सर्वव्यापी अनुप्रयोग बिट चेहरा। अच्छा छेद विचलन नियंत्रण और अच्छी फ्लशिंग क्षमता।
3घुमावदार चेहरा
कम से मध्यम हवा के दबाव के साथ नरम से मध्यम कठोर में उच्च प्रवेश दर के लिए। यह स्टील धोने के लिए सबसे अधिक प्रतिरोध है, और गेज बटन पर भार और पहनने को कम कर सकता है,लेकिन खराब छेद विचलन नियंत्रण.
4डबल गेज फेस
इस प्रकार के चेहरे का आकार मध्यम से कठोर चट्टान संरचनाओं में तेजी से प्रवेश दर के लिए उपयुक्त है। उच्च वायु दबाव और स्टील वॉश स्टेप गेज बिट के लिए अच्छा प्रतिरोध के लिए डिज़ाइन किया गया है।
5फ्लैट फेस बिट
इस प्रकार का मुखौटा उच्च वायु दबाव वाले अनुप्रयोगों में कठोर से बहुत कठोर और घर्षणशील चट्टान संरचनाओं के लिए उपयुक्त है। अच्छी प्रवेश दरें स्टील धोने के लिए प्रतिरोधक हैं।
कार्बाइड बटन के आकार का चयनः
1गुंबददार/गोल बटन
2पैराबोलिक/सेमी-बैलिस्टिक बटन
3बैलिस्टिक बटन
4तेज बटन
5फ्लैट बटन

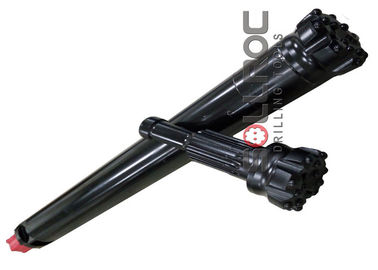

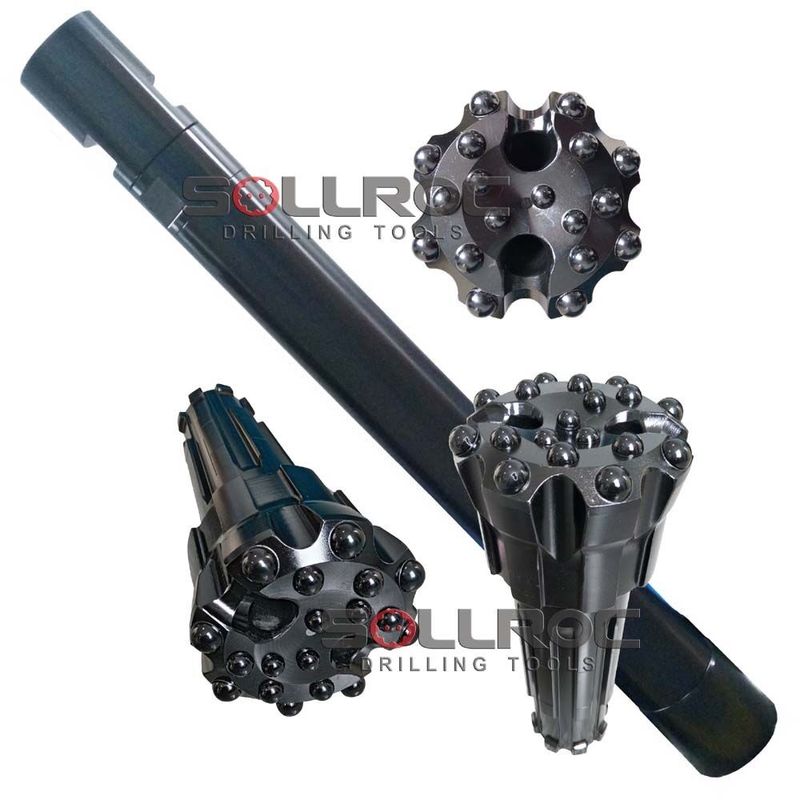

उत्पाद तस्वीरें
